Hướng dẫn tự chế thiết bị biến âm thanh thành ánh sáng

DIY biến âm thanh thành ánh sáng: Hướng dẫn tự chế từ linh kiện cơ bản

Biến đổi sóng âm thanh thành ánh sáng là một dự án điện tử thú vị cho những người yêu thích DIY. Bằng cách kết hợp một chiếc microphone, mạch khuếch đại tín hiệu và các đèn LED, bạn có thể tạo ra một thiết bị phản ứng nhạy với âm thanh xung quanh. Đây là dự án phù hợp cho cả người mới bắt đầu và những nhà sáng tạo có kinh nghiệm.

Nguyên lý hoạt động của thiết bị

Thiết bị biến âm thanh thành ánh sáng dựa trên một chuỗi chuyển đổi tín hiệu đơn giản: âm thanh → điện → ánh sáng. Microphone sẽ bắt giữ sóng âm thanh và chuyển chúng thành tín hiệu điện yếu. Tín hiệu này sau đó được khuếch đại qua mạch khuếch đại để tăng cường độ mạnh hơn.

Tín hiệu điện đã được khuếch đại sẽ điều khiển dòng điện chạy qua các đèn LED. Độ sáng của LED sẽ tỷ lệ thuận với biên độ của tín hiệu âm thanh, nghĩa là âm thanh to hơn sẽ làm cho LED sáng hơn. Bạn có thể sử dụng một transistor để điều khiển dòng điện đến từng LED, giúp tăng khả năng điều khiển và bảo vệ các linh kiện khỏi quá tải.

Những người dùng có kinh nghiệm cũng có thể thêm một mạch cấp nguồn độc lập (power supply) để đảm bảo ổn định, hoặc sử dụng IC khuếch đại chuyên dụng như LM386 để đạt hiệu suất tốt hơn.

Linh kiện cần thiết cho dự án

Để xây dựng thiết bị này, bạn sẽ cần chuẩn bị một bộ linh kiện cơ bản nhưng đầy đủ. Microphone là linh kiện đầu tiên, được sử dụng để nhận tín hiệu âm thanh từ môi trường xung quanh. Có nhiều loại microphone khác nhau, nhưng microphone electret là lựa chọn phổ biến vì giá thành rẻ, kích thước nhỏ gọn và độ nhạy tốt.

IC khuếch đại LM386 hoặc TDA7000 là những lựa chọn tuyệt vời cho mạch khuếch đại âm tần. LM386 là một IC 8 chân nhỏ, được thiết kế chuyên biệt để khuếch đại tín hiệu âm thanh yếu. Nó yêu cầu đầu vào từ 4V đến 12V và có thể cung cấp công suất đầu ra lên đến 1W, hoàn toàn đủ để lái các LED với độ sáng rõ rệt.

Bạn cũng cần các điện trở (resistor) với giá trị từ 1kΩ đến 100kΩ để điều chỉnh độ lợi của mạch khuếch đại. Các điện trở này giúp kiểm soát số lần khuếch đại tín hiệu đầu vào. Ngoài ra, các tụ điện (capacitor) loại film hoặc ceramic với dung lượng từ 0.1µF đến 100µF được sử dụng để lọc tạp nhiễu và ổn định tín hiệu.

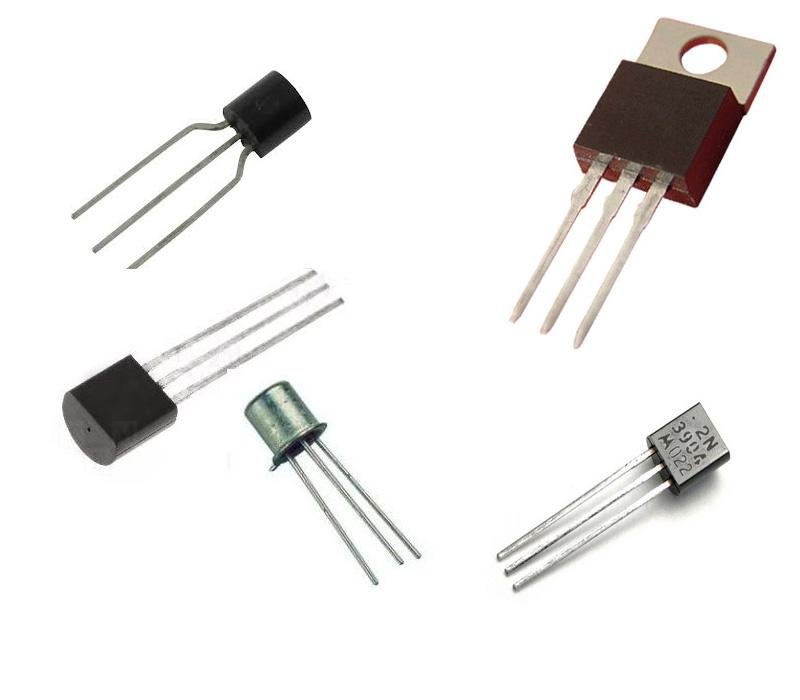

Các linh kiện điện tử cơ bản cần chuẩn bị

Transistor NPN như 2N3904 hoặc 2N2222 sẽ được sử dụng để chuyển mạch và điều khiển dòng điện đến LED. Các đèn LED thường dùng là loại 3mm hoặc 5mm, có thể chọn các màu khác nhau như đỏ, xanh lá, xanh dương, hoặc trắng để tạo hiệu ứng thị giác đặc biệt. Bạn nên chuẩn bị 3-5 chiếc LED để đạt được hiệu quả chớp nháy rõ rệt.

Một nguồn điện ổn định cũng rất quan trọng. Bạn có thể sử dụng 1-2 chiếc pin AA hoặc AAA ghép nối (series hoặc parallel) để cấp nguồn 3V hoặc 6V, hoặc dùng một bộ sạc USB 5V nếu muốn tính di động. Cuối cùng, chuẩn bị breadboard hoặc bảng mạch PCB để lắp ráp các linh kiện, cùng với dây nhọn, dây hàn và một bộ lửa để hoàn thành quá trình ghép nối.

Sơ đồ mạch điện và cách hiểu nguyên lý

Sơ đồ mạch cơ bản bao gồm một vòng lặp: microphone → R/C filter (bộ lọc RC) → IC khuếch đại → transistor driver → LED → điểm chung (ground). Microphone được nối trực tiếp đến chân đầu vào âm tần của IC khuếch đại LM386, với một điện trở 10kΩ đặt giữa microphone và chân đầu vào để tạo thành bộ chia áp.

IC khuếch đại LM386 có chân 1 và 8 là điều khiển độ lợi (gain control). Để tăng độ khuếch đại, bạn có thể ghép một tụ điện 10µF giữa hai chân này, làm tăng độ khuếch đại gấp 200 lần. Nếu không ghép, độ khuếch đại sẽ là 20 lần, khá thích hợp cho ứng dụng đơn giản. Đầu ra của IC (chân 5) sẽ được nối đến đầu vào của transistor NPN thông qua một điện trở 1kΩ làm giới hạn dòng cơ sở.

Transistor NPN hoạt động ở chế độ nhập hai (saturation mode) hoặc active mode tùy theo cách bạn thiết kế mạch. Ở chế độ nhập hai, transistor sẽ bật hoặc tắt hoàn toàn, khiến LED bật tắt liên tục theo nhạc. Ở chế độ active, brightness của LED sẽ tỷ lệ với tín hiệu đầu vào, tạo hiệu ứng mịn màng hơn. Chân collector của transistor được nối với dòng dương (+) qua một điện trở 150Ω - 330Ω, sau đó là LED, rồi xuống điểm chung (ground).

Để bảo vệ mạch khỏi tạp nhiễu, hãy thêm một tụ điện 100nF giữa chân cấp điện và ground của IC khuếch đại, đặt sát với IC. Một tụ điện khác 10µF - 47µF cũng nên được đặt ở đầu vào của nguồn điện để lọc ripple. Nếu muốn tạo hiệu ứng chớp nháy mượt mà hơn, bạn có thể thêm một tụ điện 10µF - 47µF ở đầu ra của IC, giúp làm trơn tín hiệu và tránh những chuyển động đột ngột.

Quy trình lắp ráp và kiểm tra các bước

Bước đầu tiên là chuẩn bị breadboard hoặc bảng mạch của bạn. Nếu dùng breadboard, đảm bảo rằng tất cả các hàng và cột có kết nối tốt bằng cách kiểm tra trực quan. Sau đó, chèn IC khuếch đại LM386 vào giữa breadboard, để chân 1-4 ở một bên và chân 5-8 ở bên kia. Chân chính giữa (ground) thường là chân 4 và 11 của IC, phải được nối đến điểm chung của mạch.

Tiếp theo, kết nối nguồn điện. Chân 6 hoặc 8 của LM386 (chân cấp dương) được nối đến +5V hoặc +9V tùy theo loại pin bạn dùng. Một điện trở 10kΩ được nối từ chân đầu vào (chân 2 hoặc 3) đến điểm chung, tạo điểm bias ổn định. Microphone được nối vào qua một tụ điện 0.1µF, giúp loại bỏ thành phần DC và chỉ để lại tín hiệu AC.

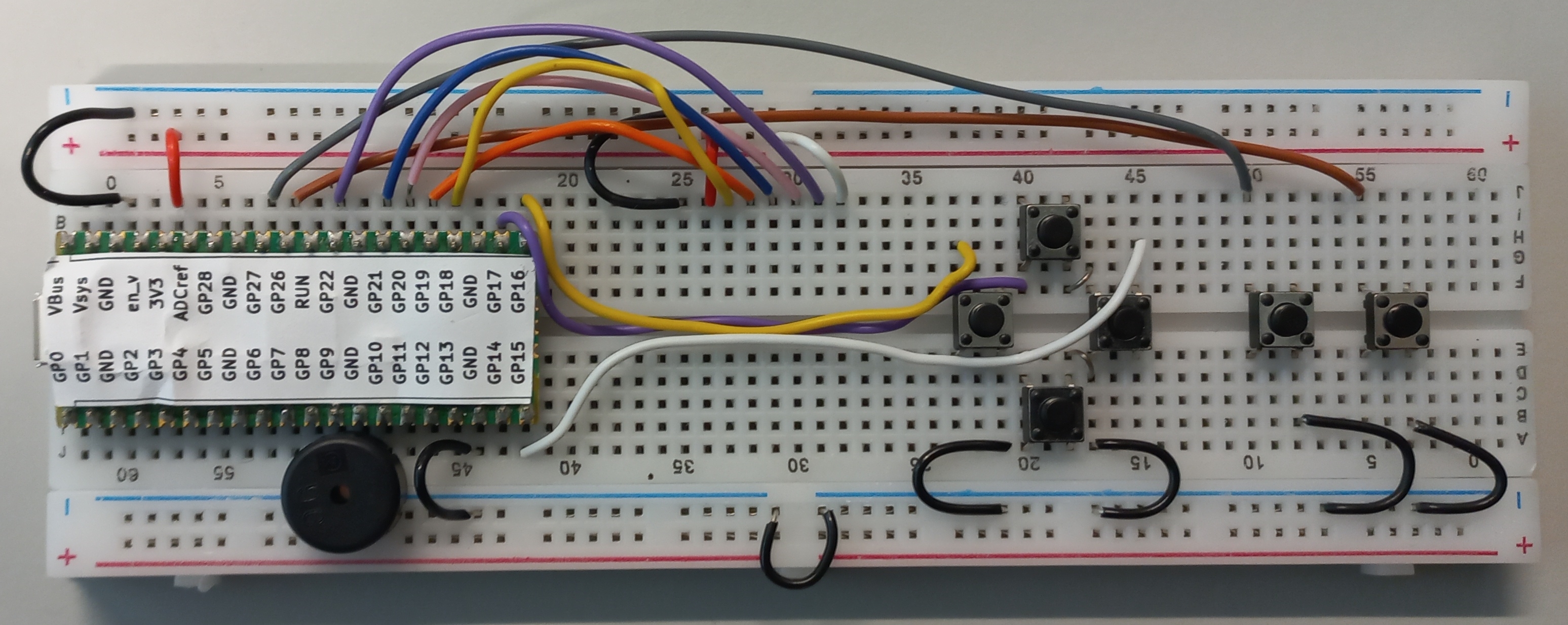

Sơ đồ lắp ráp trên breadboard

Nối dây từ đầu ra của IC (chân 5) đến đầu vào cơ sở (base) của transistor NPN thông qua một điện trở 1kΩ. Chân emitter của transistor nối đến ground, chân collector nối đến một điểm nút (node) chung với anode của LED thông qua điện trở 220Ω. Cathode của LED nối trực tiếp đến ground. Kiểm tra lại tất cả các kết nối trước khi cấp nguồn.

Khi cấp điện, hãy quan sát liệu các thiết bị có nhận dạng được không. Microphone sẽ thu âm thanh từ môi trường (bạn có thể vỗ tay, thổi vào, hoặc phát nhạc gần microphone). Nếu LED sáng lên khi có âm thanh, mạch đã hoạt động bình thường. Nếu không, kiểm tra polarity của pin (-)/(+), xem liệu LED có bị lật ngược không, hoặc dây kết nối có bị đứt không.

Hiệu chỉnh độ nhạy và tối ưu hiệu suất

Độ nhạy của thiết bị có thể được điều chỉnh qua vài cách. Cách đơn giản nhất là tăng giá trị điện trở 10kΩ ở mạch đầu vào lên thành 22kΩ hoặc 47kΩ, làm giảm độ khuếch đại mạch đầu, yêu cầu âm thanh to hơn mới kích hoạt LED. Ngược lại, giảm giá trị điện trở xuống 4.7kΩ hoặc 2.2kΩ sẽ làm tăng độ nhạy, khiến âm thanh yếu cũng kích hoạt LED.

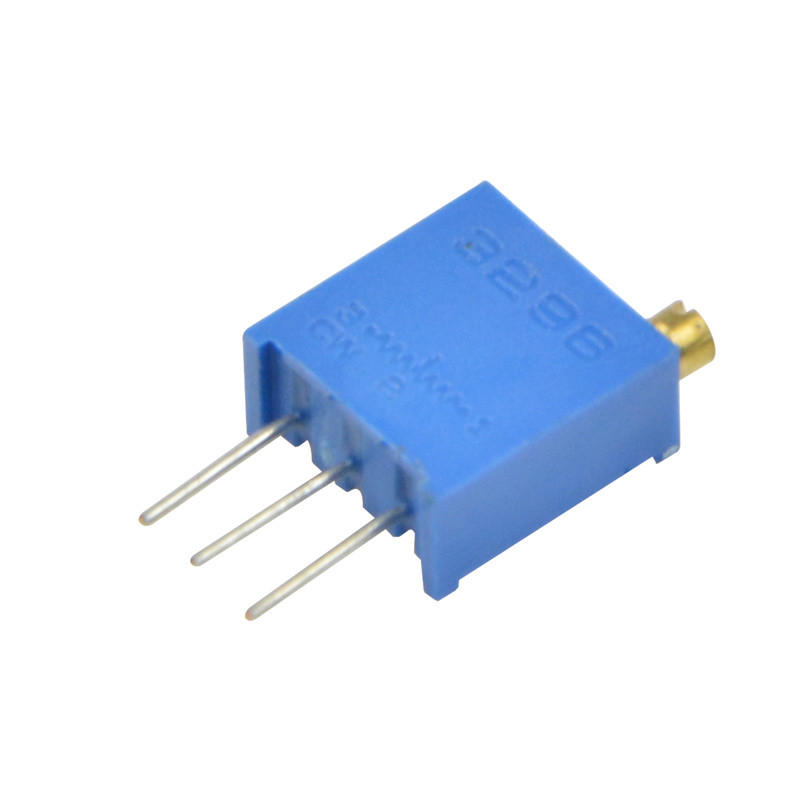

Một cách khác để điều chỉnh là sử dụng một biến trở (potentiometer) 10kΩ - 100kΩ thay cho điện trở cố định ở mạch đầu vào. Điều này cho phép bạn tăng hoặc giảm độ nhạy mà không cần thay linh kiện. Biến trở được nối theo cách chia áp (voltage divider): đầu vào đến một đầu biến trở, đầu kia nối ground, và điểm giữa (wiper) nối đến IC khuếch đại.

Để tối ưu hóa hiệu suất, hãy thêm một LED ở độ phân áp khác nhau trong mạch. Ví dụ, ngoài LED điều khiển bởi transistor, bạn có thể thêm một LED thứ hai điều khiển bởi transistor khác, có một điểm bias (DC offset) khác nhau. Cách này cho phép mạch phản ứng với các tần số âm thanh khác nhau, tạo hiệu ứng nhạc nước thường thấy trong các hệ thống âm thanh chuyên nghiệp.

Nếu muốn nghe âm thanh khi đang sử dụng thiết bị (thường có tại rạp chiếu phim hoặc show âm nhạc), hãy thêm một loa nhỏ ngoài. Loa được nối song song với LED thông qua một bộ chế độ (crossover) hoặc đơn giản là nối trực tiếp vào đầu ra của IC. Lưu ý rằng loa sẽ tiêu tốn nhiều dòng hơn LED, nên bạn có thể cần một IC khuếch đại công suất lớn hơn như TDA7088 thay cho LM386.

Ứng dụng thực tế và tình huống sử dụng

Thiết bị biến âm thanh thành ánh sáng có nhiều ứng dụng hữu ích trong thực tế. Một trong những ứng dụng phổ biến nhất là trang trí cho các bữa tiệc, sự kiện âm nhạc, hoặc phòng hát karaoke. Bạn có thể lắp một loạt LED này lên tường hoặc quanh sân khấu, khiến ánh sáng chớp nháy theo nhạc, tạo hiệu ứng trực quan ấn tượng.

Một ứng dụng khác là sử dụng làm công cụ học tập hoặc nghiên cứu. Sinh viên điện tử hoặc vật lý có thể sử dụng dự án này để hiểu rõ hơn về khuếch đại tín hiệu, điều khiển transistor, và cách chuyển đổi năng lượng từ âm thanh sang ánh sáng. Các nhà khoa học cũng có thể mở rộng dự án bằng cách thêm cảm biến nhiệt độ, ánh sáng, hoặc độ ẩm để tạo ra một hệ thống phản ứng đa cảm biến.

Thiết bị biến âm thanh thành ánh sáng dùng trong trực tiếp âm nhạc

Ngoài ra, những người yêu thích âm nhạc cũng có thể sử dụng thiết bị này để tạo ra một bộ "equalizer" hình ảnh (visual equalizer). Bằng cách sử dụng nhiều kênh khuếch đại độc lập, mỗi kênh được tinh chỉnh để phản ứng với một dải tần số khác nhau (bass, mid, treble), bạn có thể tạo ra hiệu ứng như những thanh ngang chuyển động lên xuống theo nhạc. Điều này tương tự như những hiệu ứng hình ảnh thường thấy trong các ứng dụng phát nhạc trên điện thoại.

Khắc phục sự cố phổ biến

Khi xây dựng dự án này, bạn có thể gặp phải một số vấn đề thường gặp. Sự cố đầu tiên là LED không sáng hoặc sáng rất yếu. Điều này thường do một trong những nguyên nhân: (1) LED được lắp ngược (cathode nối +, anode nối ground), (2) microphone không nhận được tín hiệu âm thanh, hoặc (3) điện trở bảo vệ LED quá lớn, hạn chế dòng điện.

Để kiểm tra, hãy đảo ngược LED và thử lại. Nếu vẫn không sáng, kiểm tra microphone bằng cách chạm trực tiếp dây từ microphone vào một chân cấp dương (nhưng hãy cẩn thận với điện áp). Nếu LED sáng bây giờ, vấn đề nằm ở microphone. Nếu vẫn không, kiểm tra transistor hoặc IC khuếch đại bằng cách nối trực tiếp LED vào nguồn điện.

Sự cố thứ hai là mạch tạo ra tiếng ồn hoặc nhiễu. Điều này thường do kết nối không chắc chắn, hay dây dẫn quá dài gây nhiễu điện từ. Hãy kiểm tra tất cả các dây kết nối, đảm bảo chúng được chèn vào breadboard một cách chắc chắn. Sử dụng dây có độ dài ngắn nhất có thể, tránh quấn các dây dẫn cảm biến (như từ microphone) cạnh các dây cấp điện.

Sự cố thứ ba là LED sáng liên tục không chớp nháy. Điều này có thể do IC khuếch đại không hoạt động đúng, hoặc độ khuếch đại quá thấp khiến mạch luôn ở trạng thái bật. Tăng độ khuếch đại bằng cách ghép tụ điện 10µF giữa chân 1 và 8 của LM386, hoặc giảm giá trị điện trở ở mạch đầu vào.

Câu hỏi thường gặp

Tôi có cần sử dụng IC khuếch đại LM386 hay có thể dùng linh kiện khác?

Có thể dùng các IC khác như NE5532, TL072, hoặc TDA7088, nhưng LM386 là tốt nhất cho dự án DIY vì giá rẻ, dễ tìm, và yêu cầu linh kiện ngoại vi ít. Các IC khác thường cần nhiều thành phần bổ trợ phức tạp hơn.

Làm sao để làm cho LED sáng theo từng dải tần số khác nhau (bass, mid, treble)?

Bạn cần chia tín hiệu từ microphone thành ba kênh riêng biệt bằng các mạch lọc (bass filter, mid filter, treble filter), mỗi kênh có một IC khuếch đại và transistor điều khiển LED riêng. Mạch lọc sử dụng các tụ điện và điện trở để chỉ cho phép tần số cụ thể đi qua.

Liệu thiết bị này có an toàn với điện áp cao không?

Miễn là bạn sử dụng pin AA/AAA (3V-9V) hoặc USB 5V, thiết bị hoàn toàn an toàn. Tránh sử dụng điện áp trên 12V vì IC LM386 chỉ chịu đựng tối đa 15V, vượt quá có thể làm hỏng.

Tôi có thể sử dụng thiết bị này với máy tính để hiện thị visual trên nhạc không?

Có thể, nhưng cần một mạch chuyển đổi âm thanh từ jack 3.5mm của máy tính sang đầu vào của IC khuếch đại. Hầu hết các máy tính chỉ cung cấp tín hiệu âm thanh dòng, cần phải khuếch đại lên trước khi đưa vào mạch.
