Hướng dẫn DIY ổ cắm Schuko có dây nối đất rời loại bỏ rò điện
Tủ lạnh và máy giặt sấy thường hoạt động với công suất khoảng 200W khi chạy tải cao, nhưng nhiều hộ gia đình vẫn gặp tình trạng chạm tay vào vỏ thiết bị bị tê tê do rò điện. Nguyên nhân chính nằm ở cách lắp đặt dây tiếp địa không chuẩn, khi thợ điện thường đóng cọc xuống đất hoặc vào tường mà không tận dụng hệ thống tiếp địa có sẵn trong nhà, vừa mất thẩm mỹ vừa dễ bị tuột khi di chuyển thiết bị.
Tại sao tủ lạnh và máy giặt sấy hay bị rò điện dù có dây tiếp địa

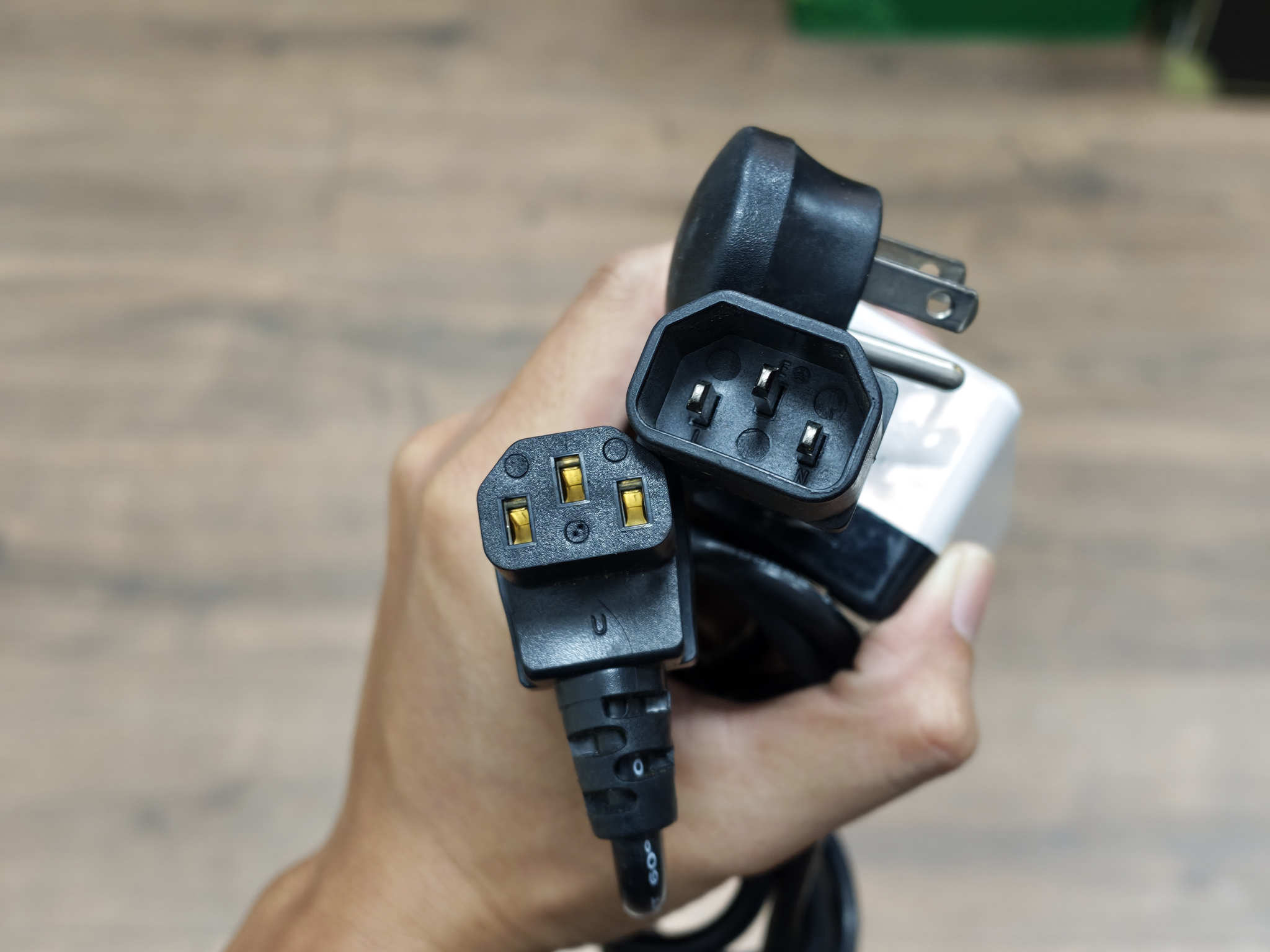

Vật tư chuẩn bị gồm ổ cắm Schuko, dây nguồn IEC 60320 và dụng cụ cắt nối
Thực tế tại Việt Nam, hầu hết tủ lạnh và máy giặt được bán kèm phích cắm hai chấu, dù nhà sản xuất đã trang bị sẵn một dây tiếp địa rời gắn vào vỏ thiết bị. Khi lắp đặt, thợ điện thường đóng một đinh hoặc cọc sắt xuống đất rồi nối dây tiếp địa vào đó, nhưng phương án này có hạn chế lớn. Cọc đinh hoặc vít vào tường chỉ chịu được dòng rò vài miliampe đến vài chục miliampe, khi xảy ra lỗi nghiêm trọng với dòng rò hàng chục ampe thì không thể thoát kịp, nguy cơ điện giật vẫn còn rất cao.
Một vấn đề khác là vị trí lắp đặt. Tủ lạnh thường để sát tường, máy giặt ở khu vực ẩm ướt như nhà vệ sinh hoặc sân phơi, nhưng ổ cắm gắn tường thường không ở vị trí thuận lợi. Nhiều trường hợp phích cắm không sát tường được do kích thước không phù hợp, buộc người dùng phải dùng dây nối dài hoặc ổ cắm trung gian. Kéo dây tiếp địa rời đi theo đường dây nguồn vừa rối rắm, vừa dễ bị tuột khi di chuyển thiết bị để vệ sinh hoặc thay đổi vị trí.
Giải pháp tối ưu hơn là tận dụng hệ thống tiếp địa có sẵn trong nhà nếu lưới điện đã được lắp đặt đúng chuẩn. Thay vì đóng cọc riêng lẻ cho từng thiết bị, nên dùng ổ cắm trung gian kết nối trực tiếp vào hệ thống tiếp địa của toàn nhà. Cách này vừa đảm bảo dòng rò điện được dẫn xuống đất theo đường ngắn nhất, vừa gọn gàng hơn vì không cần kéo dây riêng từ mỗi thiết bị xuống cọc dưới đất.
Nguyên lý hoạt động của hệ thống tiếp địa chuẩn Schuko

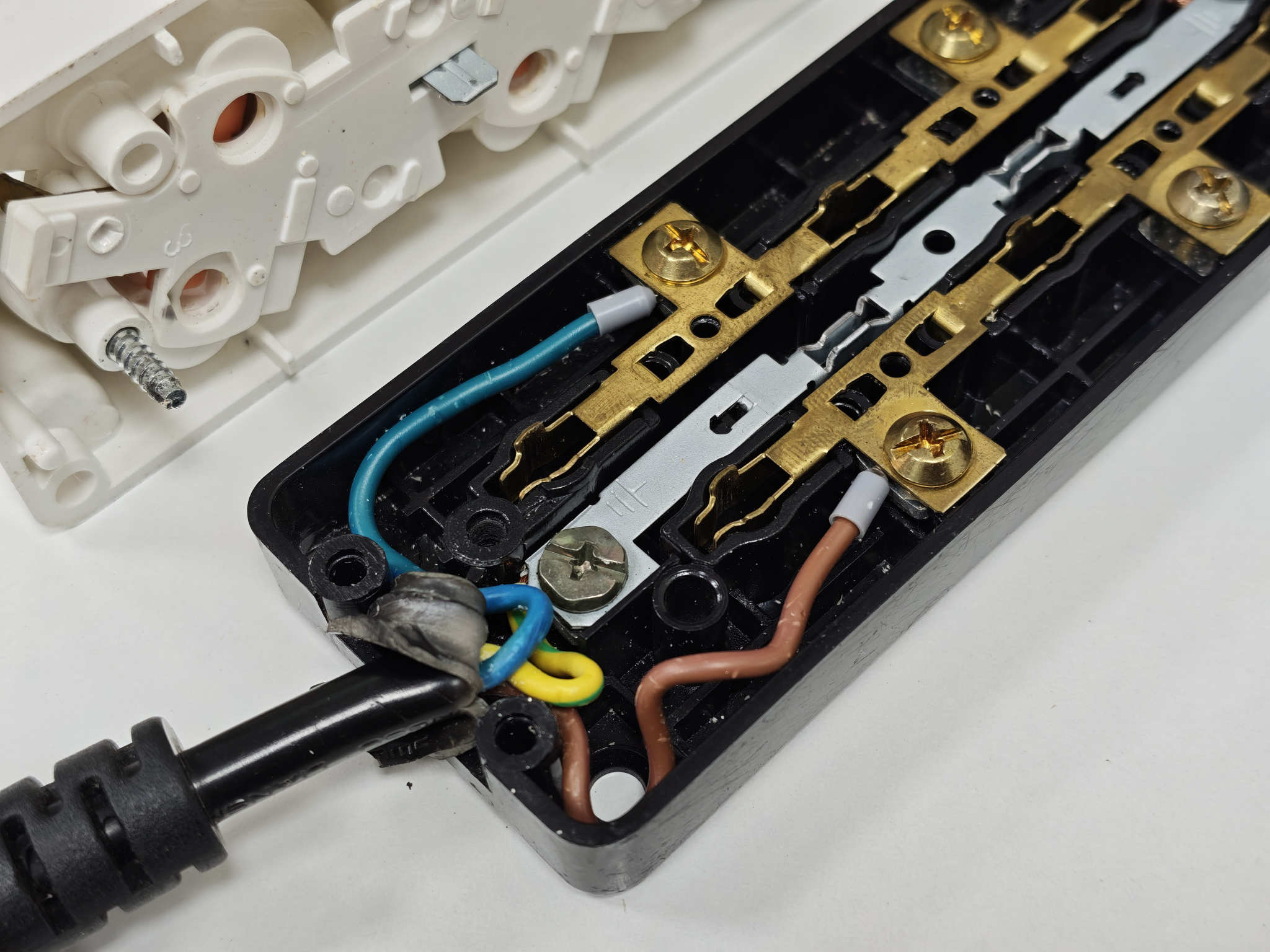

Đấu nối dây tiếp địa vào ổ cắm Schuko theo chuẩn L - N - G
Ổ cắm chuẩn Schuko (quy định IEC 60884-1) có hai chấu dẹt và hai tiếp địa ở hai bên, tương thích với phần lớn thiết bị gia dụng có chân tiếp địa. Điểm khác biệt so với ổ cắm 2 chấu thông thường là Schuko có tiếp địa ở hai bên mép, đảm bảo tiếp xúc tốt hơn khi cắm phích. Khi phích cắm 3 chấu được đưa vào, hai tiếp địa này sẽ nối đất thiết bị trước khi hai chấu nguồn tiếp xúc với điện, giúp bảo vệ người dùng ngay cả khi phích chưa cắm hoàn toàn.
Về nguyên lý an toàn, dây tiếp địa (dây màu vàng xanh) phải được nối trực tiếp vào hệ thống tiếp địa của nhà mà không đi qua bất kỳ thiết bị nào, kể cả aptomat hay RCBO. Khi vỏ thiết bị bị rò điện do cách điện bị hỏng, dòng điện rò sẽ chảy theo dây tiếp địa xuống đất thay vì lưu lại trên vỏ máy. Dòng rò này thường đủ lớn để kích hoạt aptomat ngắt điện nếu vượt quá ngưỡng an toàn, giúp ngăn chặn nguy cơ điện giật.
Một điểm quan trọng cần lưu ý là dây tiếp địa phải là dây to nhất trong ba lõi dây điện (Live, Neutral, Ground). Theo nguyên lý an toàn điện, dây tiếp địa phải hỏng sau cùng nên không thể nhỏ hơn dây dòng (Live). Thực tế nhiều thợ điện dùng dây tiếp địa mỏng hơn dây dòng để tiết kiệm chi phí, nhưng đây là sai lầm nghiêm trọng vì khi dòng rò lớn, dây mỏng sẽ bị cháy trước khi ngắt aptomat, làm mất kết nối với đất.
Ổ cắm Schuko còn có ưu điểm về kích thước chân cắm. Chân cắm chuẩn Hàn Quốc thường chỉ phù hợp với chân 5mm, nhưng tại Việt Nam người dùng dùng chung nhiều kích thước chân như 3.5mm, 4mm, 4.5mm, 5mm. Khi chân nhỏ gặp socket lớn sẽ gây tiếp xúc không tốt, tăng điện trở tiếp xúc, dễ gây cháy ổ. Schuko với hai tiếp địa bên cạnh giúp khắc phục vấn đề này vì tiếp địa luôn tiếp xúc tốt bất kể kích thước chân cắm.
Các vật tư cần chuẩn bị để làm ổ cắm trung gian có tiếp địa
Việc chuẩn bị đầy đủ vật tư đúng chất lượng là bước quan trọng nhất để đảm bảo an toàn khi tự làm ổ cắm trung gian. Đầu tiên cần một ổ cắm rời chuẩn Schuko ba chân, nên chọn loại từ thương hiệu uy tín như Schneider, Legrand hoặc Panasonic để đảm bảo chất lượng tiếp xúc. Tránh dùng ổ cắm giá rẻ vì lò xo tiếp xúc yếu, lâu ngày sẽ gây nóng, cháy. Ổ cắm Schuko có nhiều loại như lẻ, đôi hoặc kèm công tắc, tùy nhu cầu sử dụng nhưng phải đảm bảo có tiếp địa.
Dây nguồn cần chuẩn là dây chuẩn IEC 60320 C13, loại này thường dùng cho máy tính, nồi cơm điện với phích cắm 3 chấu NEMA 5-15P. Dây này có ba lõi: lõi nâu (Live), lõi xanh dương (Neutral) và lõi vàng xanh (Ground). Nên chọn dây có tiết diện tối thiểu 1.5mm² để đảm bảo chịu được dòng điện tải của tủ lạnh hoặc máy giặt (thường 2-5A khi chạy, lên đến 10-15A khi khởi động). Dây dài khoảng 1.5-2 mét là phù hợp, quá dài sẽ làm giảm điện áp.
Đầu cái IEC 60320 C14 cần chuẩn bị để kết nối vào ổ cắm Schuko. Có thể mua dây nối dài IEC 60320 C13/C14 rồi cắt phần C14 ra dùng, hoặc mua riêng đầu C14 đã có dây. Đầu này cần tuốt dây cẩn thận, đảm bảo không bị chạm lõi dây với nhau. Nên dùng kìm bấm Cosse hoặc kìm tuốt dây chuyên dụng để tuốt dây, tránh làm đứt lõi đồng bên trong.
Một đoạn dây điện để làm dây tiếp địa rời, nên dùng dây có tiết diện 2.5mm² hoặc to hơn để đảm bảo dòng rò điện được thoát nhanh. Dây này cần đủ dài để kéo từ ổ cắm trung gian đến vị trí dây tiếp địa của tủ lạnh hoặc máy giặt. Thường khoảng 1-1.5 mét là đủ, tùy vị trí đặt thiết bị. Nên chọn dây màu vàng xanh đúng chuẩn để dễ phân biệt.
Cút nối điện (terminal block) là phụ kiện không bắt buộc nhưng nên có để kết nối dây tiếp địa của thiết bị vào ổ cắm trung gian. Cút nối giúp việc lắp đặt gọn gàng hơn, tránh phải quấn băng keo điện trực tiếp lên dây. Nên chọn cút nối có ít nhất 3 lỗ để có thể nối cả dây tiếp địa từ thiết bị và từ ổ cắm vào cùng một điểm. Loại cút nối ốc vít (screw terminal) bền hơn so với loại bấm (push-in) cho dòng điện rò.
Hướng dẫn chi tiết đấu nối dây vào ổ cắm Schuko
Bước đầu tiên là tháo vỏ ốp của ổ cắm Schuko để tiếp cận các điểm đấu nối bên trong. Hầu hết ổ cắm Schuko đều có 3 hoặc 4 ốc vít giữ vỏ, dùng tuốc nơ vít phù hợp để tháo. Sau khi tháo vỏ, sẽ thấy các điểm đấu nối được ký hiệu L (Live - màu nâu), N (Neutral - màu xanh dương) và ký hiệu tiếp địa (hình tam giác hoặc ký tự PE - màu vàng xanh). Các ký hiệu này thường được in trực tiếp lên nhựa của ổ cắm.
Nối đầu IEC 60320 C14 vào ổ cắm Schuko theo đúng vị trí L, N và chân tiếp địa. Lõi dây nâu (Live) từ đầu C14 đấu vào điểm L của ổ cắm, lõi dây xanh dương (Neutral) vào điểm N, và lõi dây vàng xanh (Ground) vào điểm tiếp địa. Nên dùng kìm bấm Cosse cho đầu dây để tăng diện tích tiếp xúc, tránh dây bị lỏng lẻo sau một thời gian sử dụng. Khi bắt ốc vít, siết vừa phải, không quá chặt để không làm đứt dây nhưng cũng không quá lỏng.
Từ điểm tiếp địa trên ổ cắm, kéo thêm một dây ra ngoài để làm dây tiếp địa rời. Dây này đấu cùng một điểm với dây tiếp địa từ đầu IEC C14, tạo thành kết nối hình chữ T. Đầu kia của dây tiếp địa rời này được kéo ra ngoài qua lỗ trên vỏ ốp ổ cắm. Hầu hết ổ cắm Schuko đều có lỗ để dẫn dây ra ngoài, nếu không có phải khoan thêm lỗ nhỏ với đường kính khoảng 5-6mm.
Gắn đầu dây tiếp địa rời vào cút nối để tiện kết nối với dây tiếp địa của thiết bị. Cắt một đầu của dây tiếp địa rời, tuốt lớp vỏ cách điện khoảng 5-10mm, sau đó luốt vào cút nối. Cắt đoạn dây tiếp địa từ tủ lạnh hoặc máy giặt (dây này thường đã có sẵn từ nhà sản xuất), tuốt lớp vỏ cách điện và luốt vào cùng một lỗ cút nối với dây tiếp địa rời. Siết chặt ốc vít của cút nối để đảm bảo tiếp xúc tốt.
Lắp lại vỏ ốp ổ cắm Schuko, đảm bảo dây tiếp địa rời được dẫn ra ngoài qua lỗ đã chuẩn bị. Kiểm tra kỹ xem các lõi dây có bị chạm nhau không, các ốc vít đã siết chặt chưa. Sau đó cắm dây nguồn vào ổ cắm tường, cắm đầu IEC C13 vào đầu C14 trên ổ cắm trung gian. Thiết bị giờ đã được cấp điện và kết nối tiếp địa qua hệ thống điện nhà.

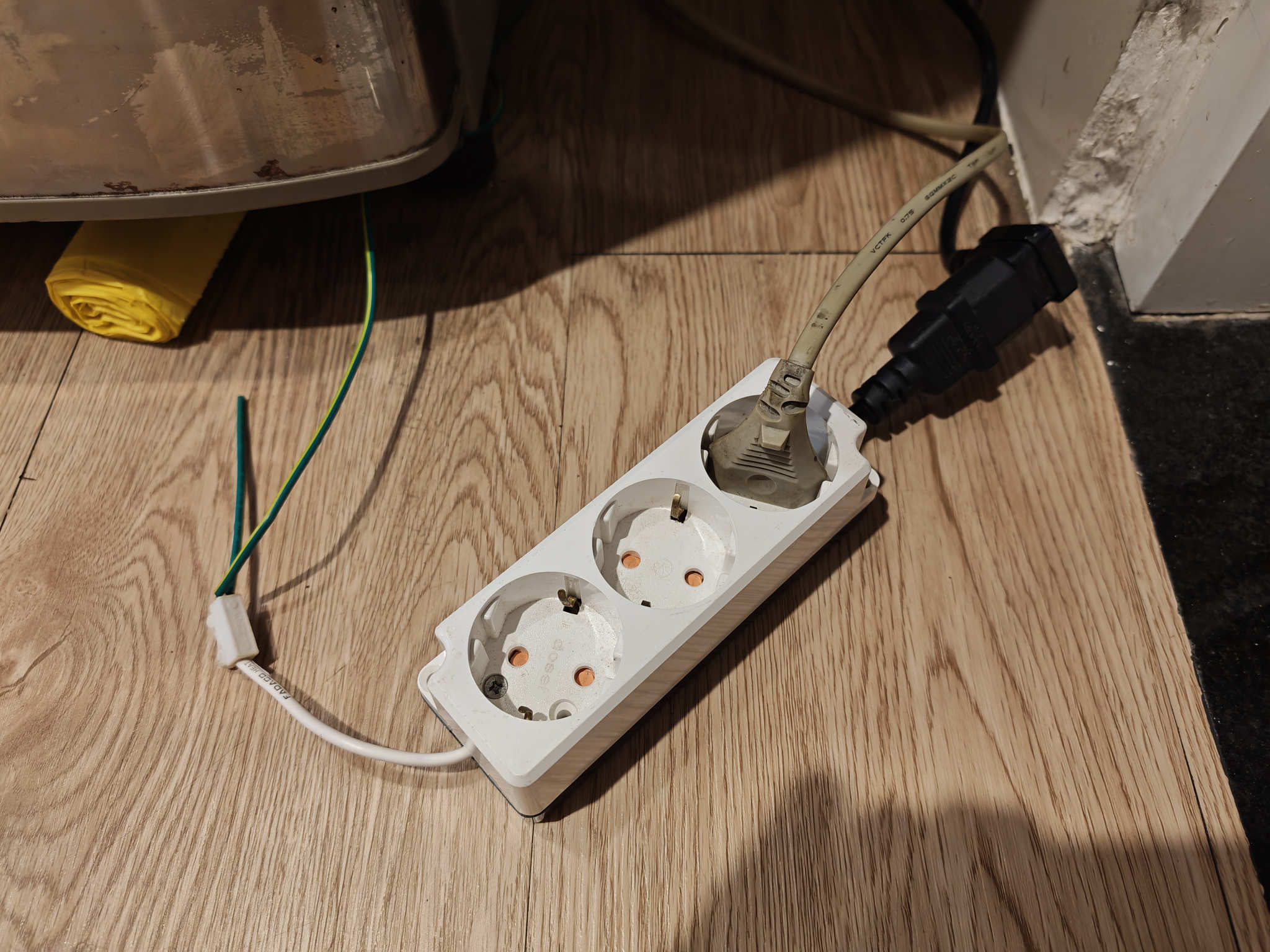

Hoàn thiện lắp đặt, dây nguồn đã kết nối qua jack IEC 60320
Cuối cùng là nối dây tiếp địa của tủ lạnh hoặc máy giặt vào cút nối đã chuẩn bị. Mở nắp đậy phần dây tiếp địa trên thiết bị, thường nằm ở phía sau hoặc bên dưới vỏ máy. Nối đầu dây tiếp địa từ thiết bị vào cút nối cùng với dây tiếp địa rời từ ổ cắm trung gian. Sau khi hoàn thành, kéo lại tất cả dây nguồn và dây tiếp địa để gọn gàng, tránh dây bị vướng vào khi di chuyển thiết bị.
Cách kiểm tra và đảm bảo an toàn sau khi hoàn thiện
Sau khi lắp đặt xong, bước kiểm tra an toàn là bắt buộc trước khi đưa vào sử dụng. Dùng bút thử điện không tiếp xúc để kiểm tra vỏ tủ lạnh hoặc máy giặt. Bật thiết bị để chạy, sau đó chạm đầu bút thử vào các phần kim loại của vỏ thiết bị. Nếu đèn bút thử không sáng hoặc chỉ sáng rất mờ, chứng tỏ dây tiếp địa đang hoạt động đúng, dòng rò điện được dẫn xuống đất thay vì tích trên vỏ.
Nếu đèn bút thử vẫn sáng mạnh như trước khi lắp tiếp địa, cần kiểm tra lại các mối nối. Có thể dây tiếp địa chưa được đấu đúng, hoặc hệ thống tiếp địa của nhà không hoạt động. Dùng đồng hồ vạn năng để đo điện trở giữa vỏ thiết bị và điểm tiếp địa của nhà. Nếu điện trở dưới 4 ohm là đạt chuẩn, nếu cao hơn cần kiểm tra lại mối nối hoặc hệ thống tiếp địa nhà.
Lưu ý quan trọng: bút thử điện chỉ kiểm tra được dòng rò nhỏ. Khi có lỗi nghiêm trọng với dòng rò hàng chục ampe, bút thử không thể phát hiện ngay lập tức. Do đó, hệ thống điện nhà phải có aptomat hoặc RCBO (Residual Current Circuit Breaker) để ngắt điện khi phát hiện dòng rò lớn. RCBO đặc biệt quan trọng vì sẽ phát hiện chênh lệch dòng điện giữa hai dây pha và dây trung tính, dấu hiệu của dòng rò điện.
Đối với các thiết bị trong môi trường ẩm ướt như máy giặt sấy ở nhà vệ sinh, nên dùng RCBO có độ nhạy 30mA. Khi có dòng rò điện vượt quá ngưỡng này, RCBO sẽ ngắt điện trong vòng 0.1 giây, đủ nhanh để ngăn ch nguy cơ điện giật gây tử vong. Tủ lạnh và máy giặt thường có công suất không quá lớn (khoảng 200W khi chạy tải cao), nhưng trong môi trường ẩm ướt, nguy cơ điện giật vẫn rất cao nếu không có bảo vệ đúng.
Thường xuyên kiểm tra trạng thái hoạt động của RCBO hoặc aptomat của mạch điện tủ lạnh/máy giặt. Nút "Test" trên RCBO nên được nhấn ít nhất mỗi tháng một lần để đảm bảo thiết bị vẫn hoạt động đúng. Nếu nhấn nút Test mà RCBO không ngắt điện, cần thay thế ngay lập tức. Đây là thiết bị bảo vệ cuối cùng, không bao giờ nên bỏ qua.
Một điều cần tránh là không nên tự ý sửa chữa thiết bị điện nếu không có kiến thức và kinh nghiệm. Đấu sai vị trí L/N hoặc tiếp địa có thể gây nguy hiểm nghiêm trọng, bao gồm điện giật, chập cháy. Nếu không chắc chắn về khả năng tự làm, nên nhờ thợ điện có chuyên môn hỗ trợ. Chi phí thuê thợ điện rẻ hơn nhiều so với hậu quả của sự cố điện.
Câu hỏi thường gặp
Có thể dùng ổ cắm 2 chấu thông thường thay cho ổ cắm Schuko không?
Không được dùng ổ cắm 2 chấu vì không có tiếp địa, không thể dẫn dòng rò điện xuống đất, nguy cơ điện giật vẫn còn.
Tại sao phải dùng dây tiếp địa to nhất trong ba lõi dây điện?
Dây tiếp địa phải chịu được dòng rò lớn nhất khi có sự cố, nếu dùng dây mỏng sẽ bị cháy trước khi aptomat ngắt điện, làm mất kết nối với đất.
Cách kiểm tra hệ thống tiếp địa nhà có hoạt động đúng không?
Dùng đồng hồ vạn năng đo điện trở giữa điểm tiếp địa và đất, nếu dưới 4 ohm là đạt chuẩn, hoặc dùng bút thử điện trên vỏ thiết bị sau khi đã nối tiếp địa.
